Трансформаторы тока ТЗЛ-200

Трансформатор тока нулевой последовательности ТЗЛ-200 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабель диаметром до 200 мм. Трансформатор изготавливается в климатическом исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150.

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от -45 С до +50 С ;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое;

Технические характеристики:

Наименование параметра
Норма
Номинальное напряжение, кВ
0,66
Испытательное одноминутное напряжение, кВ
3
Односекундный ток термической стойкости, А
140
Коэффициент трансформации
30/1
Номинальная частота, Гц
50 или 60
Коэффициент трансформации
60/1
Чувствительность защиты по первичному току при работе с реле РТЗ-51с током уставки 0,03 А, не более, А
2,8
Масса, кг
9,8

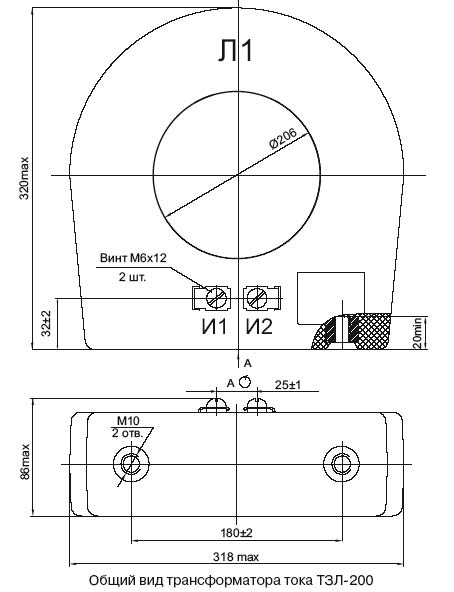

Трансформаторы тока ТЗЛ-200

Варианты обозначения:
трансформатор ТЗЛ200
