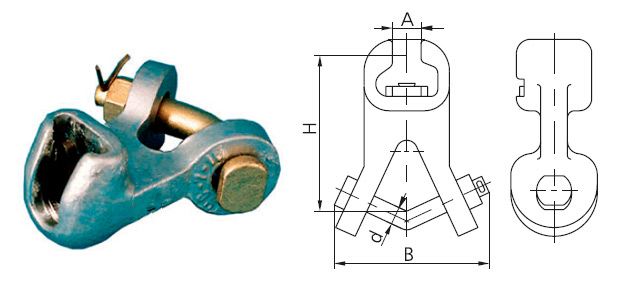

Ушко УСК-12-16
Ушко специальное укороченное с гнутым пальцем УСК-12-16 предназначено для соединения стержня подвесного изолятора или серьги с другой линейно-подвесной арматурой.
Гнездо сферического шарнирного соединения ушка выполняется по ГОСТ 27396-93.
Соединяемые размеры проушины соответствуют ГОСТ 11359-75.
Благодаря наличию гнутого пальца в конструкции ушка обеспечивается шарнирное соединение цепного типа со скобами СК, арочной подвеской поддерживающего зажима и коромысел типа 2КУ для двухцепных подвесок.
Ушки данного типа не расчитаны для крепления к ним защитной арматуры. Применение ушек УCК-12-16 позволяет уменьшить длину изолирующей подвески, ее массу и стоимость.
Ушко УСК-12-16 предназначено для замены снятого с производства ушка УЦ-12-16.
Технические характеристики:
| Марка ушка | Размеры, мм | Разрушающая нагрузка кН, не менее |
Масса, кг | |||
| Н | A | В | d | |||
| УСК-12-16 | 78 | 19,2 | 130 | 25 | 120 | 2,1 |
Варианты обозначения:
Ушко УСК12-16
