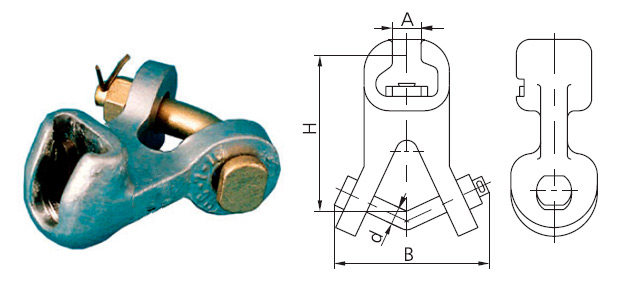

Ушко УСК-16-20
Ушко специальное укороченное с гнутым пальцем УСК-16-20 предназначено для соединения стержня подвесного изолятора или серьги с другой линейно-подвесной арматурой.
Гнездо сферического шарнирного соединения ушка выполняется по ГОСТ 27396-93.
Соединяемые размеры проушины соответствуют ГОСТ 11359-75.
Благодаря наличию гнутого пальца в конструкции ушка обеспечивается шарнирное соединение цепного типа со скобами СК, арочной подвеской поддерживающего зажима и коромысел типа 2КУ для двухцепных подвесок.
Ушки данного типа не расчитаны для крепления к ним защитной арматуры. Применение ушек УCК-16-20 позволяет уменьшить длину изолирующей подвески, ее массу и стоимость.
Ушко УСК-16-20 предназначено для замены снятого с производства ушка УЦ-16-20.
Технические характеристики:
| Марка ушка | Размеры, мм | Разрушающая нагрузка кН, не менее |
Масса, кг | |||
| Н | A | В | d | |||
| УСК-16-20 | 90 | 23 | 142 | 28 | 160 | 3,3 |
Варианты обозначения:
Ушко УСК16-20
