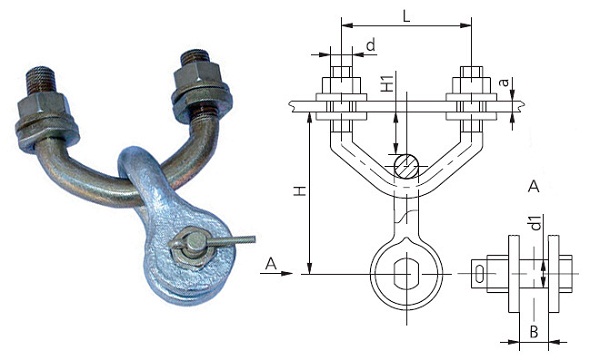

Узел крепления КГП-16-2
Узел крепления КГП-16-2 предназначен для крепления поддерживающих изолирующих подвесок к опорам воздушных линий электропередач и открытых распределительных устройств.
Узел крепления КГП-16-2 имеет механическую прочность, гарантирующую его номинальную разрушающую нагрузку при углах отклонения гирлянды до 45 градусов в направлениях вдоль и поперек линии электропередач и имеют размеры, соответствующие привязанным размерам унифицированных промежуточных опор, разработанных институтом Энергосетьпроект.
Узел крепления КГП-16-2 комплектуется скобой СК-16-1А и предназначен для замены снятого с производства узла крепления КГП-16-2А.
Технические характеристики:
Марка узла крепления |
Размеры, мм |
Разрушающая нагрузка кН, не менее |
Масса, кг |
|||||||
L |
H |
H1 |
d |
B |
d1 |
amax |
amin |
|||
КГП-16-2 |
80 |
109 |
19 |
20 |
26 |
25 |
16 |
12 |
160 |
2,0 |
Варианты обозначения:
Узел крепления КГП16-2
