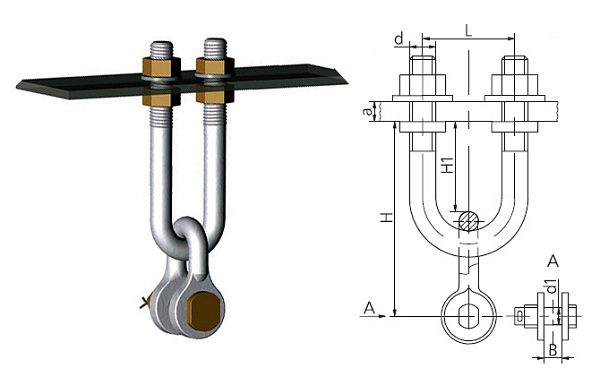

Узел крепления КГП-7-1А
Узел крепления КГП-7-1А предназначен для крепления поддерживающих изолирующих подвесок к опорам воздушных линий электропередач и открытых распределительных устройств.
Узел крепления КГП-7-1А имеет механическую прочность, гарантирующую его номинальную разрушающую нагрузку при углах отклонения гирлянды до 45 градусов в направлениях вдоль и поперек линии электропередач и имеют размеры, соответствующие привязанным размерам унифицированных промежуточных опор, разработанных институтом Энергосетьпроект.
Узел крепления КГП-7-1А комплектуется скобой СК-7-1А.
Технические характеристики:
Марка узла крепления |
Размеры, мм |
Разрушающая нагрузка кН, не менее |
Масса, кг |
|||||||
L |
H |
H1 |
d |
B |
d1 |
amax |
amin |
|||
КГП-7-1А |
60 |
138 |
74 |
16 |
17 |
16 |
8 |
6 |
70 |
0,98 |
Варианты обозначения:
Узел крепления КГП7-1А
