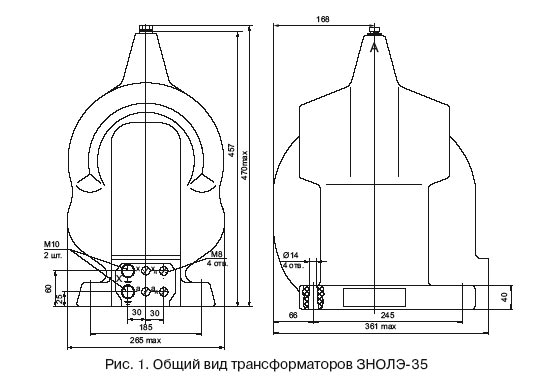

Заземляемые трансформаторы напряжения ЗНОЛЭ-35
Трансформатор ЗНОЛЭ-35 предназначен для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 2.1 по ГОСТ 15150 и предназначен для эксплуатации в качестве встроенного элемента внутри комплектных распределительных устройств (КРУ).
Условия работы:
- высота над уровнем моря не более 1000 м ;
- температура окружающего воздуха - от -60 С до +55С ;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение – любое;
- Трансформатор не имеет собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.
Технические характеристики:
| Класс напряжения, кВ | 35 |
27 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
30 |
| Номинальное напряжение первичной обмотки, В | 35000/Ц3 |
27500 |
| Номинальное напряжение основной вторичной обмотки, В | 100/Ц3 |
100 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/Ц3 |
127 |
| Номинальная мощность основной вторичной обмотки, В-А, в классах точности: 0,5 1,0 3,0 |
150 300 600 |
|
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В Ч А | 100/Ц3 |
400 |
| Предельная точность вне класса точности, В-А | 1000 |
|
| Схема и группа соединения обмоток | 1/1/1-0-0 |
|
| Номинальная частота, Гц | 50 или 60 |
|
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного |
95 190 220 |
80 170 200 |
| Масса, кг | 60 |
|
Варианты обозначения:
трансформатор ЗНОЛЭ35, ЗНОЛ-Э-35
