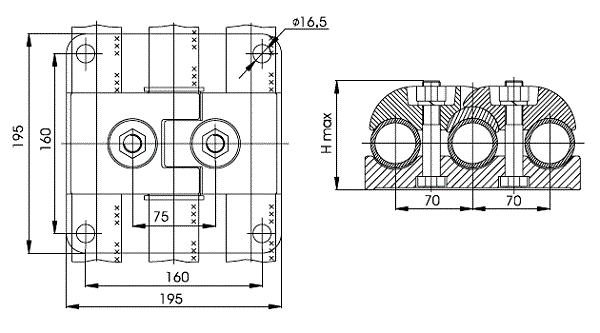

Зажим ЗАА-8-1
Опорный зажим 3АА-8-1 предназначен для крепления трех полых проводов марки ПА-500 к опорно-стержневому фарфоровому или полимерному изолятору открытых распределительных устройств 110 – 330 кВ.
При монтаже опорного зажима 3АА-8-1 следует учитывать то, что из четырех крепежных отверстий изолятора и зажима должны быть расположены попарно симметрично относительно оси провода.
Опорный зажим 3АА-8-1 подходит для установки на следующие типы изоляторов:
- фарфоровые ИОС-35-1000 УХЛ1, ИОС-110-600 УХЛ1, ИОС-110-1250 УХЛ1.
- полимерные ОСК-10-110, ОСК-10-150 с размерами верхнего фланца 160 х 160 мм.
Технические характеристики:
Наименование зажима |
Марка провода |
Диаметр провода, |
Н, мм |
Масса, |
Зажим 3АА-8-1 |
ПА-500 | 45/37 |
101 |
5,21 |
Варианты обозначения:
Зажим 3АА8-1, 3AA-8-1
