Зажим А4А-185
Аппаратный зажим А4А-185 предназначен для присоединения алюминиевых и сталеалюминиевых проводов сечением 185 кв. мм. к медным выводам аппаратов, а также для соединения между собой проводов в петлях распределительных устройств.
Структура обозначения зажима аппаратного А4А-185:
А – аппаратный;
4 – четыре отверстия в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
185 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
Г, Т - метод нанесения медного покрытия на контактную поверхность (гальванический или термодинамический)
2, 7, 8 - порядковый номер модификации зажима.
В настоящее время выпускаются следующие типы аппаратных зажимов А4А-185, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:
- зажим А4А-185-2, А4А-185-7, А4А-185-8 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.
- зажим А4А-185Г-1, А4А-185-1Г с медным покрытием, нанесенным гальваническим способом. В отдельных случаях изготавливаются зажимы с луженым покрытием контактной поверхности (сплав олова и цинка).
- зажим А4А-185-3Т, А4А-185Т с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.
- зажим А4А-185-0 неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.
Технические характеристики:

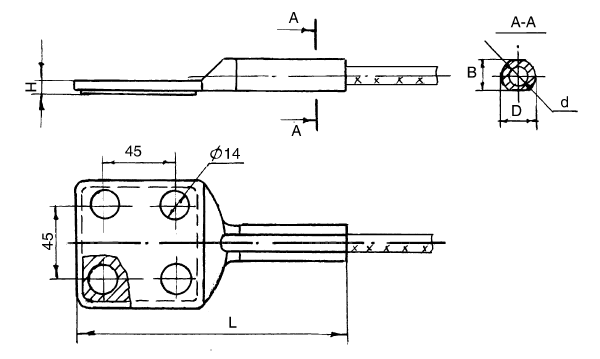

Марка зажима |
Размеры, мм. |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
||||
D |
d |
B |
L |
H |
||||
А4А-185-2, А4А-185-7, А4А-185-8 |
34 |
20,5 |
27,5 |
200 |
11,0 |
А240; АС95/141; АС185/24; АС185/29 АС185/43; АС205/27 |
МШ-26,8 |
0,39 |
Технические характеристики:
Марка зажима |
Размеры, мм. |
Марка медного провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
|||
L |
D |
d1 |
S1 |
||||
А4А-185Г-1, А4А-185-1Г |
191 |
32 |
20,8 |
10,4 |
А240;
АС95/141; АС185/24; АС185/29 АС185/43; АС205/27 |
МШ-26,8 |
0,38 |
Технические характеристики:
Марка зажима |
Размеры, мм. |
Марка провода по ГОСТ 839-80 |
Матрица опрессования |
Масса, кг. |
||
L |
L1 |
S |
||||
А4А-185Т, А4А-185-3Т |
183 |
90 |
10 |
А240; АС95/141; АС185/24; АС185/29 АС185/43; АС205/27 |
МШ-26,8 |
0,416 |
Варианты обозначения:
Зажим А4А185-2, А4А185-7, А4А185-8, А4А185Г-1, А4А185-1Г, А4А185Т, А4А185-3Т, А4А-185-ЗТ
