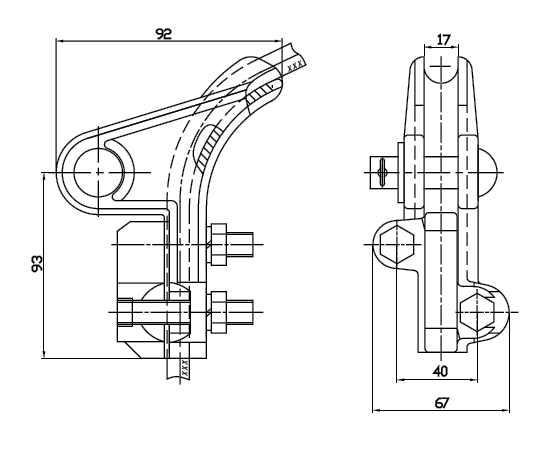

Зажим НБ-60/11-16
Зажим натяжной болтовой НБ-60/11-16 предназначен для крепления алюминиевых, сталеалюминиевых и медных проводов и канатов диаметром сечением 70-150 кв. мм к натяжным изолирующим подвескам анкерно-угловых опор.
Зажим НБ 60/11-16 имеет корпус и прижимную плашку из алюминиевого сплава, что значительно сокращает потери от перемагничивания. Конструкция зажима не требует применения алюминиевой пластины и не повреждает провода. Благодаря оптимальной конструкции прижимной плашки значительно облегчен монтаж зажима.
При монтаже изолированных проводов СИП-3 требуется снятие изоляции в месте наложения зажима.
Зажим изготавливается по ТУ 34449 -001-52819896-2010.
Наименование зажима |
Марка неизолированного провода по ГОСТ 839-80 |
Марка защищенного провода СИП-3 |
Прочность заделки провода, кН, не менее | Разрушающая нагрузка, кН, не менее | Масса, кг |
НБ-60/11-16 |
А95 |
- | 13,2 | 44,7 | 0,7 |
| А120 | - | 17,7 | |||
| А150 | - | 21,7 | |||
| АС70/11 | СИП-3 1х70 | 21,7; 19,57 | |||
| АС95/16 | СИП-3 1х95 | 30,0; 26,50 | |||
| АС120/19 | СИП-3 1х120 | 37,4; 33,44 |
Варианты обозначения:
Зажим НБ60/11-16
