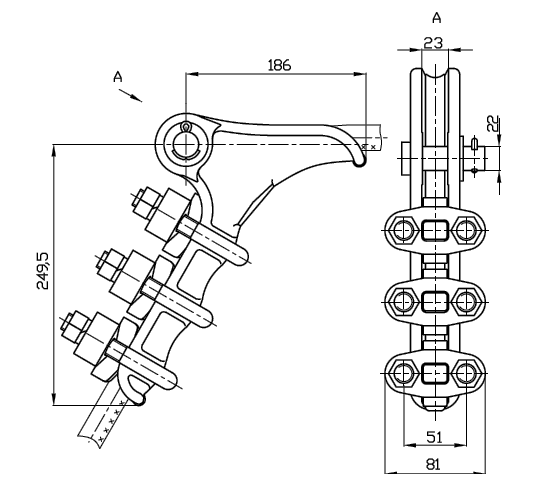

Зажим НБ-90/15-22
Зажим натяжной болтовой НБ-90/15-22 предназначен для крепления алюминиевых, сталеалюминиевых и медных проводов и канатов диаметром сечением 150-240 кв. мм к натяжным изолирующим подвескам анкерно-угловых опор.
Зажим НБ 90/15-22 имеет корпус и прижимную плашку из алюминиевого сплава, что значительно сокращает потери от перемагничивания. Конструкция зажима не требует применения алюминиевой пластины и не повреждает провода. Благодаря оптимальной конструкции прижимной плашки значительно облегчен монтаж зажима.
При монтаже изолированных проводов СИП-3 требуется снятие изоляции в месте наложения зажима.
Зажим изготавливается по ТУ 34449 -001-52819896-2010.
Наименование |
Марка неизолированного провода по |
Марка защищенного провода СИП-3 |
Прочность заделки провода, кН, не менее | Разрушающая нагрузка, кН, не менее | Масса, кг |
НБ-90/15-22 |
А150 |
- | 20,5 | 88,2 | 2,84 |
| А185 | - | 25,3 | |||
| А240 | - | 33,0 | |||
| А300 | - | 39,8 | |||
| АС150/19 | СИП-3 1х150 | 41,7; 41,29 | |||
| АС150/24 | 47,0 | ||||
| АС150/34 | 56,4 | ||||
| АС185/24 | 50,4 | ||||
| АС185/29 | 53,7 | ||||
| АС185/43 | 70,0 | ||||
| АС205/27 | 55,5 | ||||
| АС240/32 | 65,4 | ||||
| АС240/39 | 70,7 |
Варианты обозначения:
Зажим НБ90/15-22
