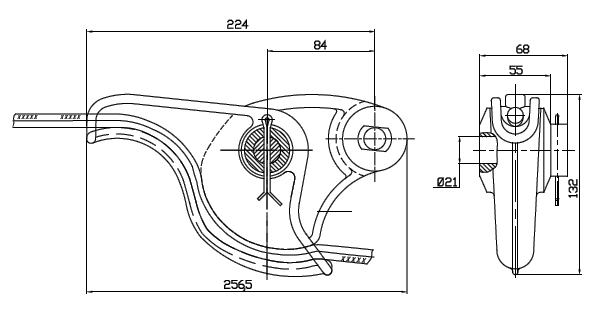

Зажим НЗ-60/11-17
Зажим натяжной заклинивающийся НЗ-60/11-17 предназначен для крепления алюминиевых, сталеалюминиевых и защищенных (СИП-3) проводов диаметром 11,4-17,1 мм к натяжным изолирующим подвескам анкерно-угловых опор ВЛ 6-110 кВ.
Зажимы выдерживают гарантированную разрушающую нагрузку - 57 кН.
При монтаже изолированных проводов СИП-3 требуется снятие изоляции в месте наложения зажима.
Масса зажима - 1,5 кг.
Технические характеристики:
Наименование |
Марка неизолированного провода по |
Марка защищенного провода |
Прочность заделки провода, кН, не менее |
Разрушающая нагрузка, кН, не менее |
Масса, кг |
НЗ-60/11-17 |
А120 |
- |
17,7 |
57 |
1,5 |
А150 |
- |
21,7 |
|||
АC70/11 |
СИП-3 1х70 |
21,7; 19,57 |
|||
АС95/16 |
СИП-3 1х95 |
30,0; 26,50 |
|||
АС120/19 |
СИП-3 1х120 |
37,4; 33,44 |
|||
АС120/27 |
- |
44,5 |
|||
АС150/19 |
СИП-3 1х150 |
41,7; 41,23 |
|||
АС150/24 |
- |
47,0 |
Варианты обозначения:
Зажим НЗ60/11-17
