Зажим ПГН-5-3

Зажим поддерживающий глухой ПГН-5-3 предназначен для крепления одного алюминиевого (марки А) или сталеалюминевого (марки АС) провода диаметром 21,6-33,2 к изолирующим подвескам линий электропередачи 35, 110, 220 кВ.

Зажим ПГН-5-3 имеет литую лодочку из алюминиевого сплава, алюминиевую прокладку, две плашки и подвеску из ковкого чугуна. В зависимости от марки проводов, монтируемых в зажиме, на провод накладывается соответствующая прокладка:

Обозначение прокладки

Номинальное сечение проводов по ГОСТ 839

Диметр провода, мм

А, АКП

АС, АСКС, АСКП, АСК

А

650

550/71 600/72

32,4-33,2

Б

600

-

31,5

В

550

500/64

30,3-30,6

Г

500

450/56; 500/27;
400/93; 300/204

28,8-29,4

Д

450

400/22 400/51 400/64

26,6-27,7

Е

400

330/43

25,2-25,6

Ж

350

300/39; 330/30; 300/48; 300/66; 185/128;

23,1-24,8

К

300

240/32; 240/39; 240/56

21,6-22,4

Зажим ПГН-5-3 предназначен для замены снятых с производства зажимов ПГ-4-4В и ПГ-5-26.

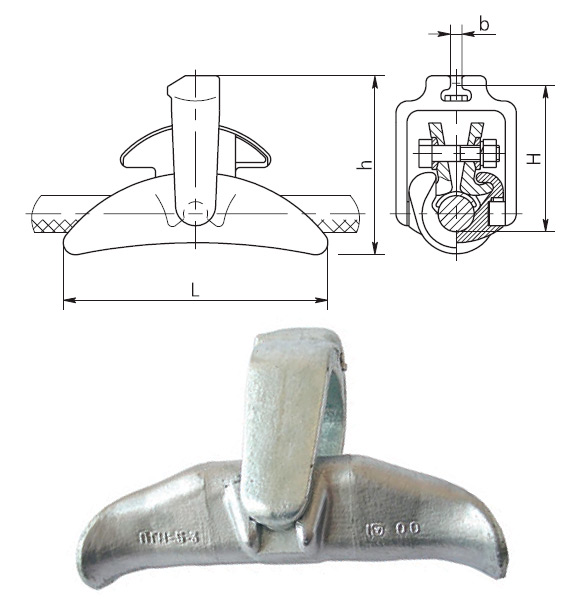

Зажим ПГН-5-3

Технические характеристики:

Марка зажима поддерживающего глухого

Размеры, мм

Диаметр провода, мм

Разрушающая
нагрузка кН, не менее

Масса, кг
L H h b
Зажим ПГН-5-3 290 160 190 19,2 21,6-33,2 60 5,5

Варианты обозначения:
Зажим ПГН5-3
