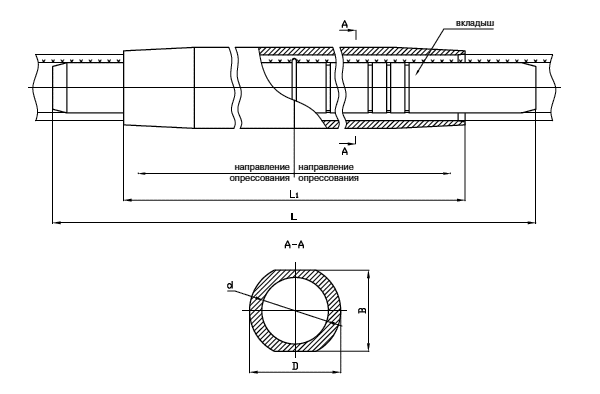

Зажим САП-500-1
Соединительный зажим САП-500-1 предназначен для соединения полых проводов ПА-500 на линиях электропередачи и на ошиновке подстанций.
Перед опрессованием зажима в целях предотвращения смятия, в концы полых проводов вставляются вкладыши.
Технические характеристики:
Марка зажима |
Марка провода |
Детали зажима |
Матрица опрессования |
Размеры, мм. |
Прочность заделки провода, кН, не менее |
Масса, кг. |
||||
B |
D |
d |
L |
L1 |
||||||
САП-500-1 |
ПА500 |
корпус |
А-59 или АШ-55,4 |
58 |
65 |
47 |
540 |
440 |
45 |
3,9 |
вкладыш |
- |
- |
36 |
|||||||
Варианты обозначения:
Зажим САП500-1
