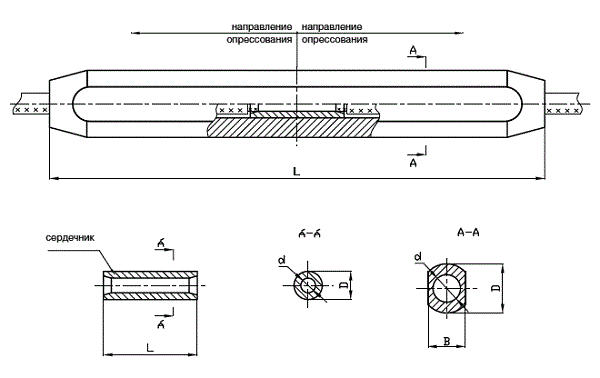

Зажим САСУС-300-1
Соединительный зажим САСУС-300-1 предназначен для соединения сталеалюминиевых проводов повышенной прочности марки АС и АСУС сечением 300 кв. мм.
Корпус зажима САСУС-300-1 изготавливается из трубы овального профиля из деформируемого алюминиевого сплава. Сердечник, предназначенный для соединения стальной части проводов, имеет цилиндрическое сечение.
Корпус соединительного зажима САСУС-300-1 монтируется опрессованием круглой матрицей. Соединение стальной части провода производится методом "врасплет". Опрессование сердечника зажима производят сначала шестигранной, затем круглой матрицей.
Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Детали зажима |
Матрица опрессования |
Размеры, мм. |
Прочность заделки провода, кН не менее |
Масса, кг. |
|||
B |
d |
D |
L |
||||||
САСУС-300-1 |
АСУС-300 АС300/204 |
корпус |
А-56 |
55 |
33,5 |
65 |
420 |
256,12 |
2,75 |
сердечник |
МШ-31,2; С-31,5 |
- |
30,0 |
38 |
120 |
||||
Варианты обозначения:
Зажим САСУС300-1
