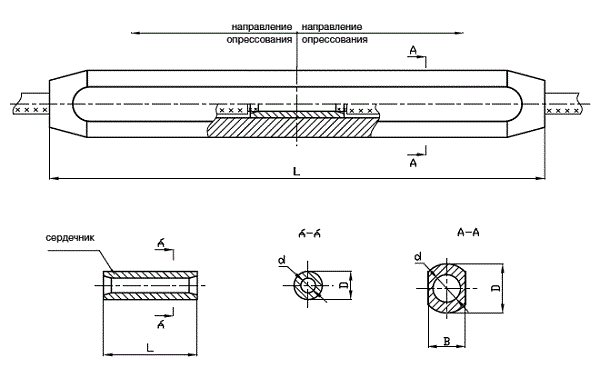

Зажим САСУС-500-1
Соединительный зажим САСУС-500-1 предназначен для соединения сталеалюминиевых проводов повышенной прочности марки АС и АСУС сечением 500 кв. мм.
Корпус зажима САСУС-500-1 изготавливается из трубы овального профиля из деформируемого алюминиевого сплава. Сердечник, предназначенный для соединения стальной части проводов, имеет цилиндрическое сечение.
Корпус соединительного зажима САСУС-500-1 монтируется опрессованием круглой матрицей. Соединение стальной части провода производится методом "врасплет". Опрессование сердечника зажима производят сначала шестигранной, затем круглой матрицей.
Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Детали зажима |
Матрица опрессования |
Размеры, мм. |
Прочность заделки провода, кН не менее |
Масса, кг. |
|||
B |
d |
D |
L |
||||||
САСУС-500-1 |
АСУС-500 АС500/336 |
корпус |
А-64 |
69 |
44,0 |
75 |
600 |
419,98 |
5,30 |
сердечник |
МШ-41,6; С-42 |
- |
38,5 |
50 |
200 |
||||
Варианты обозначения:
Зажим САСУС500-1
