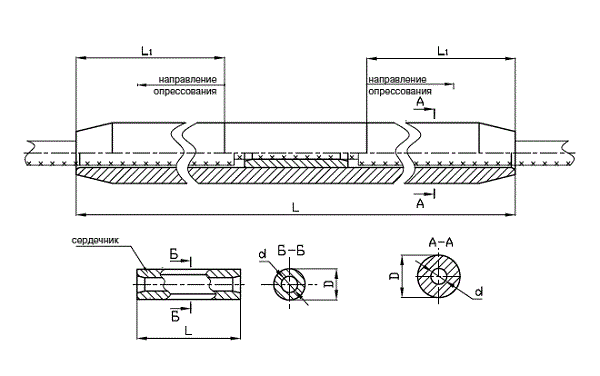

Зажим САС-240-2
Соединительный зажим САС-240-1 предназначен для соединения сталеалюминиевых проводов марки АС сечением 185-240 кв. мм.
Корпус зажима САС-240-1 изготавливается из трубы овального профиля из деформируемого алюминиевого сплава. Сердечник, предназначенный для соединения стальной части проводов, имеет также трубчатое овальное сечение.
Корпус соединительного зажима САС-240-1 и сердечник монтируются опрессованием шестигранными матрицами тех же размеров, что и натяжные зажимы типа НАС-240-1 того же назначения.
Зажим САС-240-1 предназначен для замены снятого с производства зажима САС-240-Р1 У.
В настоящее время ЗАО МЗВА разработало соединительный зажим САС-240-1Б улучшенной конструкции. Новая конструкция зажима из труб специального (цилиндрического) профиля позволила повысить прочностные характеристики и снизить массу зажима.
Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Детали зажима |
Матрица опрессования |
Размеры, мм. |
Прочность заделки провода, кН не менее |
Масса, кг. |
||||
d |
D |
В |
l |
L |
||||||
САС-240-2 |
АС185/43 АС240/43 |
корпус |
А-44 |
25 |
52 |
44 |
215 |
540 |
69,9 72,8 |
2,338 |
сердечник |
С-22 |
14,5 |
28 |
22 |
- |
80 |
||||
Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Детали зажима |
Матрица опрессования |
Размеры, мм. |
Прочность заделки провода, кН не менее |
Масса, кг. |
|||
d |
D |
L |
L1 |
||||||
САС-240-2Б |
АС185/43 АС240/43 |
корпус |
МШ-34,6 |
23,5 |
40 |
410 |
150 |
69,9 72,8 |
1,06 |
сердечник |
МШ-18,5 |
14,5 |
22,5 |
80 |
- |
||||
Варианты обозначения:
Зажим САС240-2, САС240-2Б
