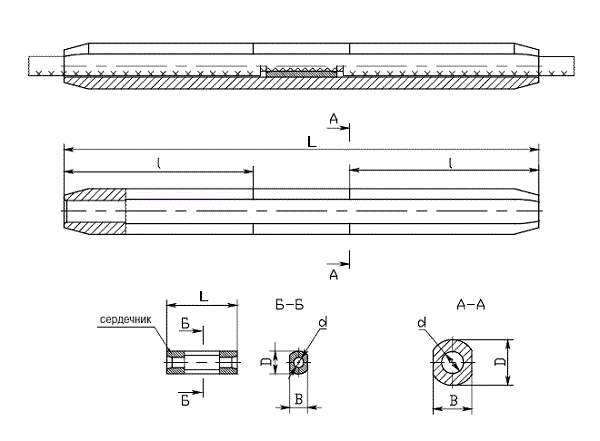

Зажим САС-400-2
Соединительный зажим САС-400-2 предназначен для соединения сталеалюминиевых проводов марки АС сечением 400 кв. мм типа АС400/93.
Корпус зажима САС-400-2 изготавливается из трубы овального профиля из деформируемого алюминиевого сплава. Сердечник, предназначенный для соединения стальной части проводов, имеет также трубчатое овальное сечение.
Корпус соединительного зажима САС-400-2 и сердечник монтируются опрессованием шестигранными матрицами тех же размеров, что и натяжные зажимы типа НАС того же назначения.
Зажим САС-400-2 предназначен для замены снятого с производства зажима САС-400-Р2 У.

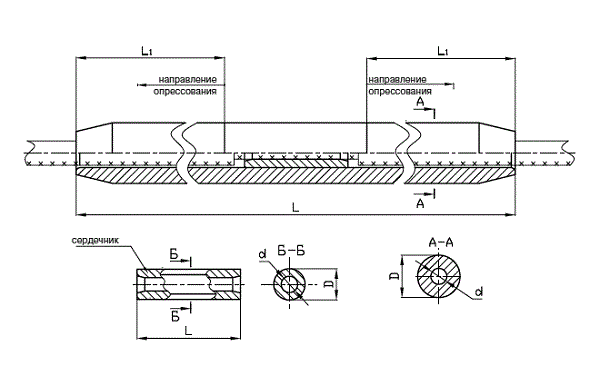

В настоящее время ЗАО МЗВА разработало соединительный зажим САС-400-2Б улучшенной конструкции. Новая конструкция зажима из труб специального (цилиндрического) профиля позволила повысить прочностные характеристики и снизить массу зажима.
Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Детали зажима |
Матрица опрессования |
Размеры, мм. |
Прочность заделки провода, кН не менее |
Масса, кг. |
||||
d |
D |
В |
l |
L |
||||||
САС-400-2 |
АС400/93 |
корпус |
А-50 |
31,5 |
58 |
50 |
275 |
660 |
156,3 |
3,225 |
сердечник |
С-29 |
20 |
34 |
28 |
- |
90 |
||||
Технические характеристики:
Марка зажима |
Марка провода по ГОСТ 839-80 |
Детали зажима |
Матрица опрессования |
Размеры, мм. |
Прочность заделки провода, кН не менее |
Масса, кг. |
|||
d |
D |
L |
L1 |
||||||
САС-400-2Б |
АС400/93 |
корпус |
МШ-44,2 |
31,0 |
51,5 |
480 |
180 |
156,3 |
2,62 |
сердечник |
МШ-24,2 |
10,0 | 29 |
90 |
- |
||||
САС-400-3Б |
АС400/64 |
корпус |
МШ-44,2 |
31,0 |
51,5 |
510 |
195 |
116,2 |
1,97 |
сердечник |
МШ-20,8 |
17,0 | 25 |
90 |
- |
||||
Варианты обозначения:
Зажим САС400-2, САС400-2Б
